Проверка контура заземления через 12 лет: вскрытие грунта по ПТЭЭП

клиника Первой Наркологической Службы в Санкт-Петербурге

Инструкция для энергетиков и владельцев объектов

Регулярная проверка контура заземления — обязательное требование для обеспечения электробезопасности на промышленных, коммерческих и иных объектах. Согласно ПТЭЭП (Приказ Минэнерго РФ от 12.08.2022 № 811, п. 2.7.10), вскрытие грунта для осмотра элементов заземлителя необходимо проводить не реже одного раза в 12 лет.

Эта статья — практическое руководство для:

энергетиков, ответственных за эксплуатацию электроустановок;
владельцев бизнеса, обеспечивающих соответствие объекта нормам электробезопасности;
технических специалистов, планирующих планово‑предупредительные ремонты (ППР).

Из материала вы узнаете:

Почему измерений сопротивления недостаточно и нужно вскрывать грунт.
Какие нормативные документы регламентируют процедуру.
Что именно проверяют при вскрытии (толщина металла, сварные швы и т. д.).
Пошаговый алгоритм проведения работ.
Критерии замены элементов заземлителя (при потере более 50% сечения).
Как оформить акт осмотра и избежать штрафов по ст. 9.11 КоАП РФ.

ГОСТ Р 50571.5.54-2024 (введён приказом Росстандарта от 04.07.2024 № 898-ст) — устанавливает требования к заземляющим устройствам, включая коррозионную стойкость материалов и методы испытаний.
ГОСТ 12.1.030-81 — регламентирует нормы безопасности при заземлении (действует с учётом ограничений: не распространяется на взрывоопасные зоны, электротранспорт, подводные объекты, металлические резервуары и медицинскую технику).

Технические основания для вскрытия грунта

Заземлитель, находясь в грунте, подвергается комплексному воздействию разрушающих факторов:

Электрохимическая коррозия из‑за влажности и наличия солей в почве. Скорость коррозии может достигать 0,5–1 мм/год в агрессивных средах.
Блуждающие токи от электротранспорта, промышленных установок и ЛЭП. Они вызывают ускоренную электрокоррозию, особенно в зонах с высокой проводимостью грунта.
Механические нагрузки из‑за подвижек грунта, замерзания/оттаивания, вибрации от оборудования.
Химическая агрессия при наличии в грунте кислот, щелочей, удобрений или промышленных отходов.

Критический порог: при потере более 50% сечения проводника его способность отводить ток резко снижается. Например, стальная полоса 40×4 мм с остаточным сечением 20×4 мм не обеспечит требуемого сопротивления заземления. Однако решение принимается на основании комплексной оценки.

Что проверяют при вскрытии грунта?

В ходе осмотра оценивают следующие параметры (с учётом требований ГОСТ Р 50571.5.54-2024):

Остаточное сечение проводников. Измеряют толщину металла микрометром или штангенциркулем. Допустимый минимум — сохранение не менее 50% исходного сечения.
Состояние сварных соединений. Проверяют:
- целостность шва;
- отсутствие трещин и пор;
- прочность при механическом воздействии.
Плотность контактов в местах соединения элементов (болтовые, сварные, зажимные). Ослабление контакта увеличивает переходное сопротивление.
Наличие сквозных коррозионных повреждений (дырок, трещин, расслоений).
Общее состояние металла — равномерность коррозии, наличие язв, каверн.
Соответствие монтажа проекту — расположение электродов, глубина залегания, геометрия контура.
Коррозионную стойкость материалов — соответствие требованиям ГОСТ Р 50571.5.54-2024 к используемым металлам и покрытиям.

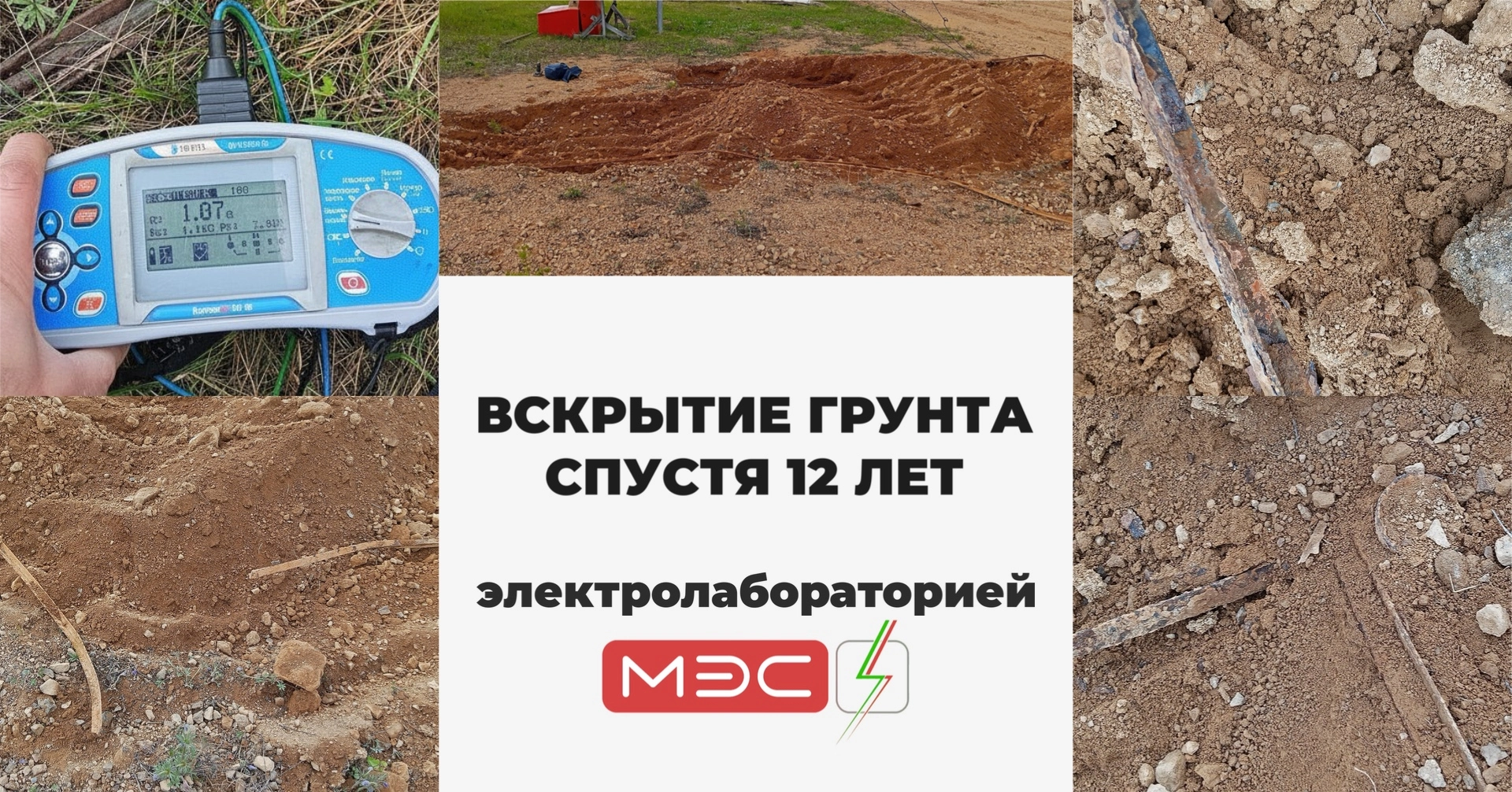

Пошаговый алгоритм вскрытия грунта

1. Подготовка:

изучение проектной документации и актов предыдущих проверок;
составление плана вскрытия (обычно 1–2 точки на контур, включая вертикальные электроды и ключевые соединения);
согласование работ со службами, отвечающими за подземные коммуникации.

2. Разметка зоны раскопок с учётом расположения кабелей, труб и других объектов.

3. Вскрытие грунта:

глубина траншеи зависит от проекта, типа грунта и глубины промерзания в конкретном регионе.

4. Осмотр и фиксация данных:

визуальная оценка состояния металла;
измерение толщины проводников;
проверка сварных швов молотком (лёгкие удары для выявления трещин);
фотофиксация дефектов.

5. Принятие решения:

если повреждения ≤50% сечения — очистка, обработка антикоррозийными составами, обратная засыпка;
если повреждения >50% — замена элемента, корректировка проекта при необходимости.

6. Обратная засыпка:

грунт без камней и строительного мусора;
послойное уплотнение (толщина слоя 15–20 см);
восстановление ландшафта.

7. Документирование:

Составление акта осмотра с указанием:

даты, места, состава комиссии;
результатов измерений;
выявленных дефектов;
рекомендаций по ремонту/замене;
ссылок на нормативные документы (ПТЭЭП, ГОСТ Р 50571.5.54-2024);

Внесение данных в паспорт электроустановки и журнал технического обслуживания.

Экономические и правовые риски при несоблюдении норм

Пренебрежение требованиями ПТЭЭП ведёт к:

Административным штрафам (ст. 9.11 КоАП РФ).
Приостановке эксплуатации объекта при выявлении нарушений надзорными органами.
Ущербу от аварий:
- поражение персонала током;
- пожары из‑за замыканий;
- выход из строя дорогостоящего оборудования;
Репутационным потерям при инцидентах с травмами или смертельным исходом.
