Петля «фаза-ноль»: зачем её проверяют и как это спасает от аварий
Время прочтения: 4 мин
Петля «фаза-ноль» определяет надёжность работы защитных устройств в случае короткого замыкания (КЗ). Своевременная проверка этой цепи помогает предотвратить аварии, пожары и выход из строя дорогостоящего оборудования.
Что такое петля «фаза-ноль»
Контур петли представляет собой замкнутую цепь, по которой протекает ток при коротком замыкании фазы на нулевой провод.
В его состав входят:
· фазный проводник (L);
· нулевой рабочий проводник (N) или защитный проводник (PE/PEN);
· контактные соединения;
· заземляющий контур.
Принцип работы зависит от системы заземления:
· TN‑C: нулевой и защитный проводники объединены (PEN).
· TN‑S: нулевой и защитный проводники разделены (N и PE).
· TT: местное заземление, независимое от источника.
Чем меньше сопротивление петли, тем выше ток КЗ и быстрее сработает защита.
Зачем проверять петлю
Основные причины для проведения измерений:
· определение способности защитных устройств отключить аварийную цепь;
· проверка правильности выбора номиналов автоматических выключателей;
· оценка качества монтажа электропроводки;
· предотвращение перегрева и повреждения проводки;
· выявление скрытых дефектов (окисление контактов, повреждения проводников).
Расчёт тока КЗ: теория и практика
Формула расчёта:
Iкз=ZпUн
где:
· Uн — номинальное напряжение сети (220 В для однофазных сетей);
· Zп — полное сопротивление петли «фаза-ноль».
Пример расчёта:
Допустим, в сети 220 В измеренное сопротивление петли Zп=1,1 Ом. Тогда:
Iкз=1,1220=200 А
Анализ результата:
· Если установлен автомат C25 (номинал 25 А, характеристика C), то ток КЗ должен превышать номинал в 5–10 раз (125–250 А) для мгновенного срабатывания электромагнитного расцепителя.
· В нашем случае 200 А попадает в диапазон, значит, автомат отключится за ≤ 0,1 с.
· Если бы ток КЗ был 80 А, автомат C25 мог бы не сработать мгновенно, что повысило бы риск возгорания.
Связь с селективностью автоматов
Селективность — способность отключать только повреждённый участок без срабатывания вышестоящих защит.
Зависит от:
· соответствия тока КЗ характеристикам автомата;
· правильного выбора время‑токовых характеристик (B, C, D);
· согласования уставок защиты.
Пример нарушения селективности:
· На вводе стоит автомат C63, на отходящей линии — C25.
· При КЗ ток 300 А может вызвать одновременное срабатывание обоих автоматов.
· Причина: завышенное сопротивление петли или неправильный выбор характеристик.
Методы измерения
Современные способы:

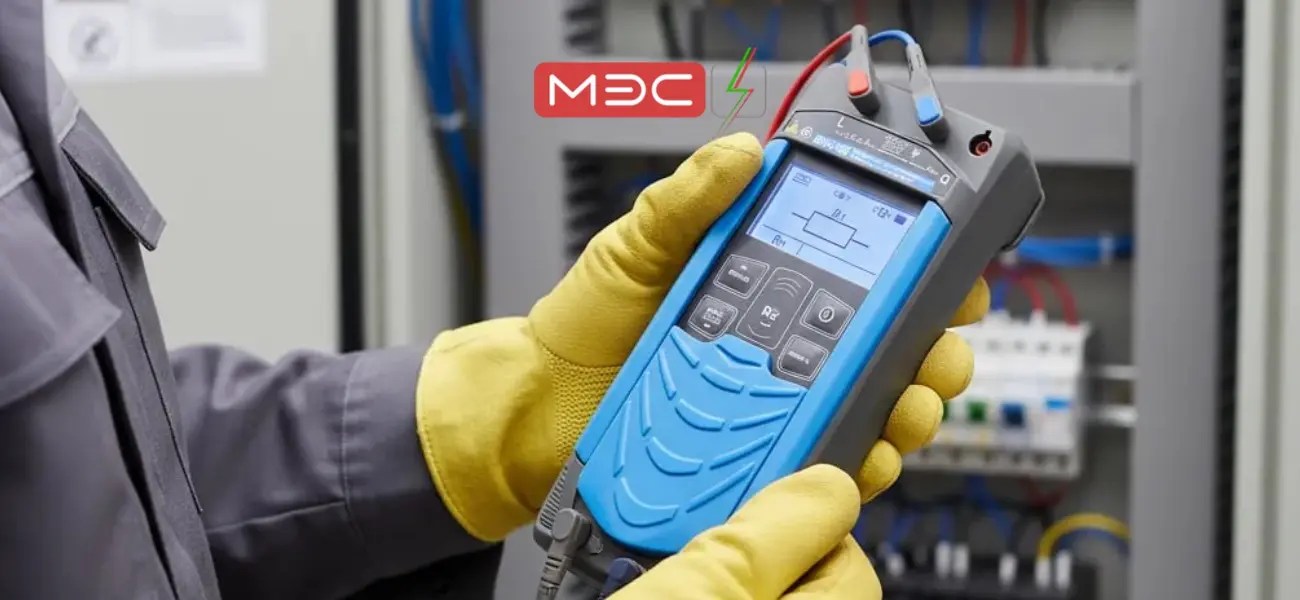

1. Метод короткого замыкания (с помощью прибора ИФН‑300):
· прибор создаёт искусственное КЗ;
· измеряет ток и напряжение;
· автоматически рассчитывает Zп и Iкз.
2. Метод падения напряжения (без отключения нагрузки):
· измеряется напряжение без нагрузки и под нагрузкой;
· рассчитывается сопротивление.
3. Метод амперметра‑вольтметра (устаревший, требует отключения питания):
· подключается нагрузочный трансформатор;
· по закону Ома R=IU вычисляется сопротивление.
Нормативные требования
Согласно ПУЭ (п. 1.7.79) и ПТЭЭП (п. 2.7.14):
· время отключения для сетей 220 В не должно превышать 0,4 с;
· ток КЗ должен быть в 3 раза выше номинала автомата;
· проверка обязательна при вводе в эксплуатацию и после ремонта;
· периодичность контроля — не реже 1 раза в 3 года (для обычных помещений) или 1 раз в год (для опасных зон).
Порядок проведения измерений
1. Подготовка:
· отключение нагрузки;
· проверка целостности проводников;
· очистка контактов.
2. Подключение прибора (например, ИФН‑300) к фазному и нулевому проводникам.
3. Измерение для каждой фазы (в трёхфазных сетях).
4. Фиксация результатов.
5. Анализ: сравнение с нормативами и характеристиками автоматов.
Оформление результатов
Протокол измерений должен содержать:
· данные об объекте (адрес, схема электроустановки);
· параметры сети (напряжение, тип заземления);
· результаты измерений (сопротивление петли, расчётный ток КЗ);
· характеристики защитных устройств (номинал, тип автомата);
· сравнение с нормативами (время отключения ≤ 0,4 с);
· заключение: «Соответствует / Не соответствует»;
· рекомендации (например: «Заменить автомат C25 на B25» или «Устранить плохой контакт в щите»).
Фрагмент протокола:
| Точка измерения |
|
|
| Автомат |
| Соответствие |
|
|
|
| C25 |
| Да |
|
|
|
| C25 |
|
| Точка измере- |
| ния |
|
|
| Авто-мат |
| Соответ-ствие |
|
|
|
| C25 |
| Да |
|
|
|
| C25 |
|
Типичные проблемы и их решение
1. Высокое сопротивление петли:
· причина: окисление контактов, малое сечение кабеля;
· решение: зачистка соединений, замена кабеля.
2. Несоответствие тока КЗ уставкам защиты:
· причина: неправильный выбор автомата;
· решение: замена на модель с подходящей характеристикой (B/C/D).
3. Нарушение селективности:
· причина: несогласованные уставки;
· решение: корректировка номиналов автоматов.
Рекомендации для владельцев бизнеса и энергетиков
1. Используйте сертифицированные приборы (ИФН‑300, MZC‑300).
2. Ведите журнал проверок с указанием дат и результатов.
3. Обучайте персонал нормам ПУЭ и ПТЭЭП.
4. Проводите внеплановые измерения после ремонтов или изменений в сети.
Проверка петли «фаза-ноль» - критически важный элемент системы электробезопасности.
Регулярные измерения позволяют:
· предотвратить пожары из‑за перегрева проводки;
· обеспечить быстрое отключение при КЗ;
· сохранить оборудование и избежать простоев;
· соответствовать требованиям Ростехнадзора.
Помните:
Доверяйте измерения квалифицированным специалистам с аккредитованным оборудованием. Инвестиции в безопасность окупаются за счёт предотвращения аварий и сохранения жизней.
