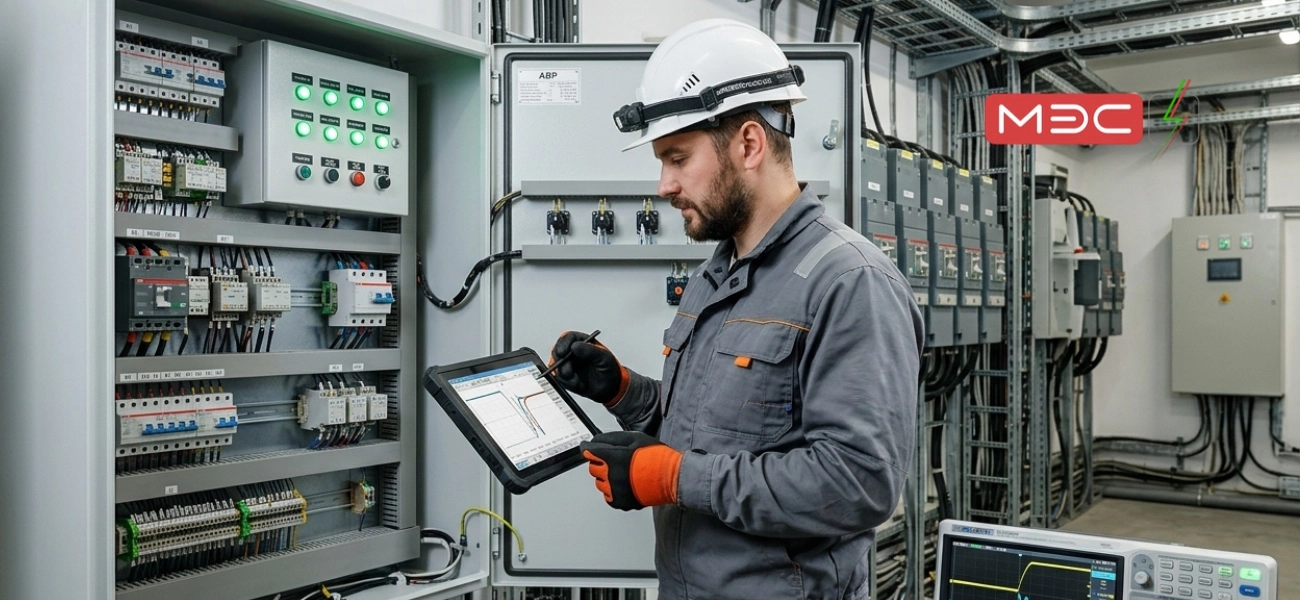

Первичный осмотр щита. До любых тестов инженер визуально оценивает состояние оборудования: целостность корпусов, читаемость маркировки, следы перегрева, потемнения изоляции, ослабленные винтовые соединения, подгорание клемм. Часто именно на этом этапе находят критические дефекты, способные сорвать переключение.

Контроль логики и уставок. АВР работает по заданным правилам: при каком напряжении включать резерв, с какой задержкой, в каком порядке отдавать команды. Специалист сверяет фактические настройки реле с проектной документацией: пороги срабатывания (в вольтах), выдержки времени, приоритеты вводов, работу блокировок (чтобы не допустить одновременной подачи с двух источников). Ошибка в уставках — одна из самых распространённых причин ложных срабатываний или, наоборот, отказа при аварии.

Моделирование разных видов сбоев. Проверка не сводится к простому отключению автомата. Инженер имитирует несколько сценариев: полное исчезновение напряжения, просадку, асимметрию фаз, кратковременные скачки. Такой подход показывает, как АВР ведёт себя в условиях, максимально близких к реальным сетевым проблемам, а не в «идеальной» аварии.

Измерение времени переключения и возврата. Фиксируют два ключевых параметра: сколько миллисекунд или секунд ушло на переход на резерв и сколько — на возврат к основному вводу после восстановления питания. Слишком долгий переход грозит остановкой критичного оборудования; слишком быстрый возврат без выдержки времени может вызвать «мигание» питания и лишние циклы коммутации, сокращающие ресурс аппаратуры.

Испытания под нагрузкой. Это один из самых показательных этапов: АВР проверяют не вхолостую, а при реальной или эквивалентной нагрузке (с помощью нагрузочных модулей). Так оценивают поведение системы в переходном процессе: нет ли провалов напряжения, бросков тока, перегрузок, нестабильности. Для дата‑центров и медучреждений такие тесты особенно важны: даже кратковременная просадка способна нарушить работу чувствительного оборудования.

Проверка взаимодействия с резервными источниками. АВР редко работает изолированно: он связан с ИБП и дизель‑генераторами. Проверяют сценарии совместной работы: корректно ли АВР ждёт выхода генератора на номинал перед включением нагрузки, правильно ли переключается на ИБП при просадках, как отрабатывается цепочка «АВР → ИБП → ДГУ» и обратные переходы.

Фиксация переходных процессов. Для объективной картины снимают осциллограммы: они отражают форму сигнала, показывают броски тока, провалы напряжения, асимметрию. Эти данные дают не просто ответ «включилось/не включилось», а подробную техническую картину качества переключения — её удобно использовать в отчётах и при разборе инцидентов.

Подгорание и залипание контактов. Со временем на контактных поверхностях образуется нагар, растёт переходное сопротивление. Это приводит либо к отказу коммутации, либо к локальному перегреву и дальнейшему разрушению узла.

Неверные уставки реле. Слишком низкий порог срабатывания делает АВР излишне чувствительным к обычным колебаниям сети; слишком высокий — рискует не успеть среагировать при реальной аварии.

Проблемы в цепях управления. Окисление клемм, ослабление соединений, обрывы проводов приводят к тому, что команда на переключение не доходит до исполнительного механизма.

Неготовность резервного источника. Исправный АВР бесполезен, если резервный ввод сам не готов к работе: разряжен аккумулятор ИБП, не запускается генератор, двигатель не прогрет, есть ошибки автоматики.

Ошибки монтажа и схемы. Неправильная фазировка, перепутанные цепи, отсутствие селективности могут привести к коротким замыканиям при попытке переключения.

Условия испытаний: напряжение, тип и уровень нагрузки (реальная/эквивалентная), температура, параметры сети (включая асимметрию, если она была), тип резервного источника.

Результаты моделирования: факт успешного переключения, точное время срабатывания и возврата (в миллисекундах или секундах), отсутствие ложных срабатываний.

Параметры оборудования: состояние контактов, показания реле, результаты проверки цепей управления, данные осциллограмм.

Проверку интеграции: как АВР взаимодействует с ИБП и ДГУ, корректность задержек и логики переключений между источниками.

Выявленные отклонения и дефекты: любые несоответствия проекту и нормативам, даже если они не привели к отказу во время теста.

Заключение и рекомендации: вывод о готовности АВР к эксплуатации и перечень действий по устранению выявленных недостатков.

Торговые центры и крупные магазины. Отказ АВР означает отключение освещения, касс, вентиляции, видеонаблюдения и систем безопасности. Даже 15–30 минут простоя приводят к прямым финансовым потерям и рискам для посетителей. Здесь важно исключить «мигание» при возврате на основной ввод и обеспечить стабильную работу при пиковых нагрузках.

Дата‑центры и серверные. Для них критична каждая секунда простоя: потеря питания грозит сбоями серверов, потерей данных и репутационными рисками. Требования к скорости переключения здесь самые жёсткие, а обязательными становятся испытания под нагрузкой и осциллографирование переходных процессов.

Медицинские учреждения. Резервное питание поддерживает работу операционных, реанимаций, систем жизнеобеспечения. Цена ошибки — здоровье и жизни людей. Помимо скорости и надёжности, здесь особенно важна корректная работа связки АВР+ИБП+ДГУ и отсутствие провалов напряжения при переключениях.

При вводе в эксплуатацию — полная проверка всех параметров, включая испытания под нагрузкой, снятие осциллограмм и проверку интеграции с резервными источниками.

В плановом режиме — не реже одного раза в год. На особо ответственных объектах проверки проводят чаще, согласно графику планово‑предупредительных работ.

После ремонта, модернизации или замены оборудования — внеочередная проверка для подтверждения работоспособности.
